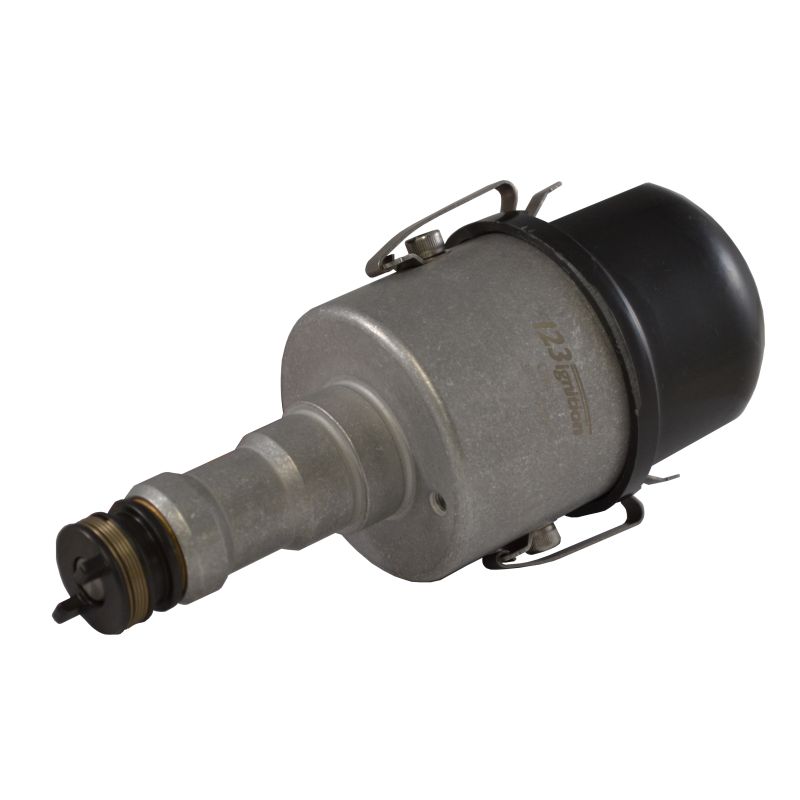

123/DS-R

309,00 €
inkl. MwSt.

Es gibt zwei Kennlinien speziell für 'Perfo' und 11D Motoren. Beide Motoren sind eingebaut in Traction-Avant Fahrzeuge. So gibt es auch zwei Kennlinien für HY Typen mit H78-Motor.

Verteilerkappe: Gebogen (A)
Menge
Auf Lager

Es gibt zwei Kennlinien speziell für 'Perfo' und 11D Motoren. Beide Motoren sind eingebaut in Traction-Avant Fahrzeuge. So gibt es auch zwei Kennlinien für HY Typen mit H78-Motor.

Die Zündung verfügt über alle Kennlinien für ID/DS Vergasermotoren, wie sie von Citroën für alle Fahrzeuge ab Baujahr Juli 1959 festgelegt worden sind.

Diese 123 Zündung verfügt über:
- Variabler Schliesswinkel
- Automatische Stromabschaltung der Spule nach einer Sekunde


Die Zündung hat eine gerader Verteilerkappe, so dass die Zündkabel leicht montiert werden können.

Andere 123Zündungen für ID und DS sind:
- 123/DS-R-V mit Unterdruckverstellung
- 123/DV-R mit einem Befestigungsteil für DV- en DY Motoren (siehe Beschreibung)
- 123/DS-IE-R als Ersatz für den Bosch Verteiler ZV11/7 A 3 A

Bitte lesen Sie die Einbauanleitung sorgfältig. In der Anleitung finden Sie weitere Informationen bezüglich den Zündzeitpunkt und die Verstellkennlinien (oft auf der letzten Seite), sowie die technischen Daten der 123 Zündung. Auch der Montagevorgang der 123 Zündung ist schrittweise beschrieben.

Achtung: Alte Zündspulen sind oft nicht mehr in einem guten Zustand. Es ist meistens nicht bekannt wie oft sie überhitzt waren. Es ist empfehlenswert, bei Anschaffung einer 123 Zündung gleichzeitig auch eine neue Zündspule einzubauen. So wissen Sie sicher, dass die neue Spule nicht mehr überhitzt wird. Wir empfehlen die 123 Blue Coil.

Brauchen Sie vielleicht auch neue Zündkerzen? Die am häufigsten verwendeten Zündkerzen für Fahrzeuge die eine 123ignition Zündung benutzen können, finden Sie auf der Seite mit Zündkerzen.

Komplett-Set

Jetzt auch das komplette Set auf einmal bestellen: 123/DS-R Verteiler + 123 Blue Coil + 4er Set Zündkerzen C42S + Zündkabel

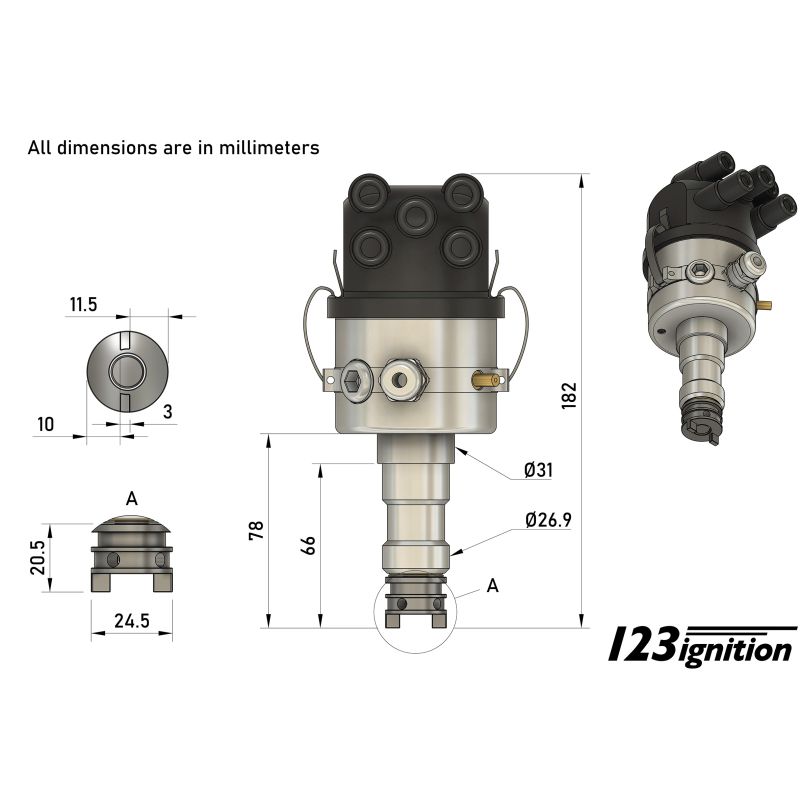

Technische Daten

Zylinder
4
Drehrichtung
CW/CCW
Stromspannung
4,0 - 15,0 volt
Bereich
500 - 8000 rpm
Temperatur
-30 bis 100 Celsius
Spule
Standard- oder Hochenergiespule, Primärspule NICHT unter 1,0 Ohm
Verweilen
Konstantstrom, vollautomatisch
Auszeit
Nach 1 Sekunde wird der Strom abgeschaltet
Richtigkeit
Weniger als 0,5 Grad Kurbelwelle
Vakuum
None
Maximaler Vorschuss
45 Grad Kurbelwelle
Verdrahtung
rot +6V oder +12V, schwarze '-' Spule
Klasse
bertus 30.01.2016

goed

was boven mijn verwachting
binnen twee dagen was de bestelling binnen

  • 1 aus 1 leute fanden diese Bewertung nützlich.
Klasse
Marc Veerman 30.01.2016

plaatsing was een eitje

Snelle correcte levering en plaatsing in mijn HY was een eitje. Instructie kan op detail iets beter.

  • 1 aus 1 leute fanden diese Bewertung nützlich.
Curve Advance starts
(rpm crankshaft)
Max. advance
(rpm / degree crankshaft)
Vacuum advance
starts (mmHg)
Vacuum advance
ends (mmHg / degr.)
Replaces Remark
0 800 3400 / 24,0 150 350 / 22,0 curve# 11C2 mot.’PERF0’ until 6/1955
1 500 4000 / 29,0 150 350 / 22,0 curve# 11D mot. ‘11D’ after 6/1955
2 500 4000 / 29,0 150 350 / 22,0 Ducellier 4931A ‘ID’ until 2/1964
3 800 4400 / 23,0 150 350 / 22,0 Ducellier 3941B DS 7/’59-9/’65, ID 2/’64-9/’64
4 1000 4500 / 31,0 100 300 / 10,0 Ducellier 4141A ID 9/’64-9/’65
5 800 4400 / 23,0 100 300 / 10,0 Ducellier 3944A DE 9/’65-9/’69
6 2000 5000 / 19,0 100 300 / 10,0 Ducellier 4155B DX/DE/DXF/DJF 9/’65-9/’68
7 1200 5000 / 19,0 100 300 / 10,0 Ducellier 4169A DY/DL/DYF/DLF 9/’65-9/’68
8 1600 4400 / 23,0 100 300 / 10,0 Ducellier 4173A DV 9/’66-9/’68
9 600 5200 / 21,0 100 300 / 10,0 Ducellier 4253A/B DX/DJ/DXF/DJF 10/’68-9/’72 DP after 9/’72
A 600 5400 / 31,0 100 300 / 10,0 Ducellier 4254A DY/DL/DT/DV 10/’68-5/’69
B 600 5400 / 31,0 100 300 / 10,0 Ducellier 4291A/B DY/DL/DT after 5/’69 DV after 9/’72
C 1100 4800 / 31,0 100 300 / 10,0 Ducellier 4254B/C DV 5/’69-9/’72 DX/DJ after 9/’72
D 1000 4000 / 18,0 100 300 / 10,0 BOSCH ZV117 A3A, 231.177.001 DS-’IE’ injection
E 1000 3500 / 34,0 250 400 / 10,0 SEV A180 4134B H-van, HY mot: H78
F 1300 4500 / 34,0 250 400 / 10,0 SEV A117 4134 H-van, HY mot: H72 after 5/1964
