Juego de adaptación Austin Healey 6 cilindros

49,00 €
Impuestos incluidos

Kit adaptador para Austin Healey de 6 cilindros, compuesto por 4 piezas. Este kit adaptador es necesario si desea utilizar un encendido 123 en su Austin Healey modelo BN4, BN6, BN7, BJ7 y BT7. No necesita este juego de adaptadores para un BJ8.

Cantidad
En stock

Get it on Google Play Download on the Apple Store

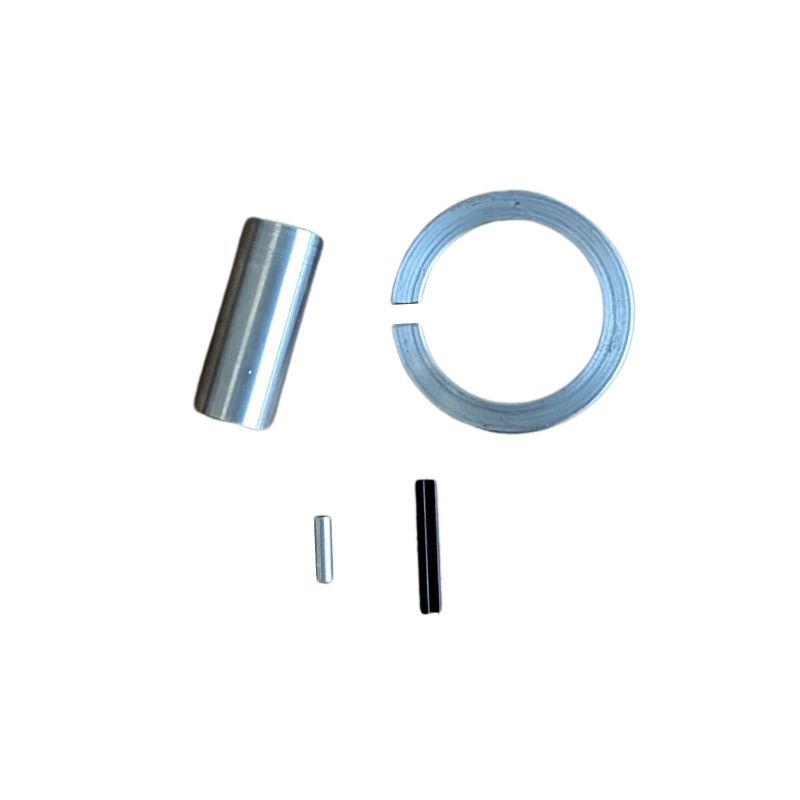

Contenido:

(1) Casquillo de metal, diámetro exterior aprox. 12,45 mm, diámetro interior aprox. 10,2 mm, longitud aprox. 30mm

(2) Anillo de metal, ranurado, diámetro exterior aprox. 36,6 mm, diámetro interior aprox. 27,3 mm, espesor aprox. 4 mm, ancho de ranura aprox. 2mm

(3) Tubo de metal pequeño, diámetro exterior de aproximadamente 3,9 mm, diámetro interior de aproximadamente 3 mm, longitud de aproximadamente 9,5 mm

(4) Pasador giratorio, diámetro exterior aprox. 3 mm, longitud aprox. 20mm



El manguito metálico (1) compensa la diferencia en los diámetros de los dos ejes del distribuidor cuando el accionamiento del distribuidor original de Lucas se coloca en el eje del 123ignición. Durante la instalación, se debe perforar un orificio de 3 mm a través de este manguito metálico. Más sobre eso más adelante.



Antes de montar el accionamiento original del distribuidor Lucas, se empuja el anillo metálico (2) desde abajo sobre el "cuello" del encendido 123 hasta arriba. Dado que el encendido 123 es de aprox. 4 mm demasiado largo en total, el anillo de metal compensa la diferencia de altura. Después de la instalación, este anillo de metal se asienta exactamente en la abrazadera que sujeta el distribuidor en su lugar. La ranura del anillo metálico permite sujetar el distribuidor con la abrazadera original.



El pequeño tubo metálico (3) reduce el diámetro del orificio de montaje que pasa por el eje del 123ignición. Dado que los orificios en la transmisión original (acero endurecido) solo pueden acomodar un pasador giratorio de 3 mm, pero el orificio en el eje del 123ignition tiene un diámetro de 4 mm, el tubo elimina todo juego en la fijación.



El pasador giratorio (4) se utiliza para fijar la transmisión del distribuidor Lucas original al eje del 123ignición. Para ello, sin embargo, todavía hay que perforar un agujero de 3 mm a través del casquillo (1). Mida con cuidado la distancia desde el orificio del eje de encendido 123 hasta la carcasa de encendido 123. El orificio de 3 mm en el manguito (1) debe ser de aprox. 0,4 mm del borde del manguito (1) para que el manguito no roce contra la carcasa del distribuidor durante el funcionamiento.



Después de la conversión, el eje del distribuidor debería tener un juego axial de aprox. 0,2-0,3 mm. Esto se consigue insertando arandelas adecuadas entre el accionamiento del tacómetro y la carcasa del distribuidor.
